Plano de vivienda multifamiliar en 150 m2, en esquina en una calle.
MULTIFAMILIAR #35-103 - Imagen 2
MULTIFAMILIAR #35-103 - Imagen 3
MULTIFAMILIAR #35-103 - Imagen 4
MULTIFAMILIAR #35-103 - Imagen 5

MULTIFAMILIAR #35-103

Multifamiliar de 4 plantas + azotea y tanque elevado en calle. #35-103

ESPECIFICACIONES


150.00
m2
3
Dormitorios
2
Baños
4
Pisos
1
Garajes

DESCRIPCIÓN

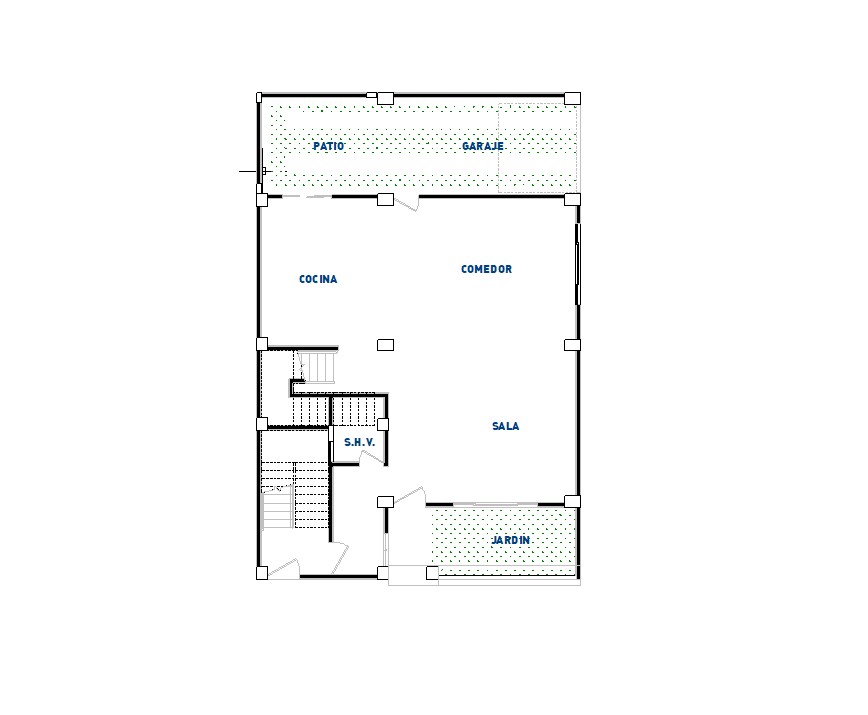

  • Primera Planta: Baño de visita, Cocina, Sala, comedor, mini studio, Escalera interna, Garaje, Patio.

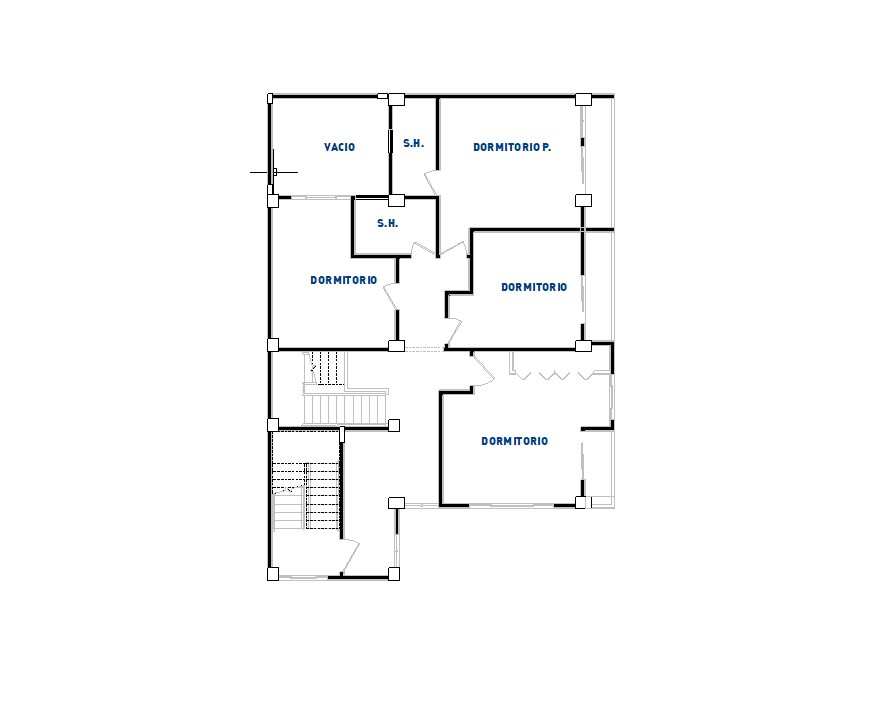

  • Segunda Planta: 1 Dormitorio principal con Closet y Baño completo integrado, 2 Dormitorios con 1 Baño completo compartido.

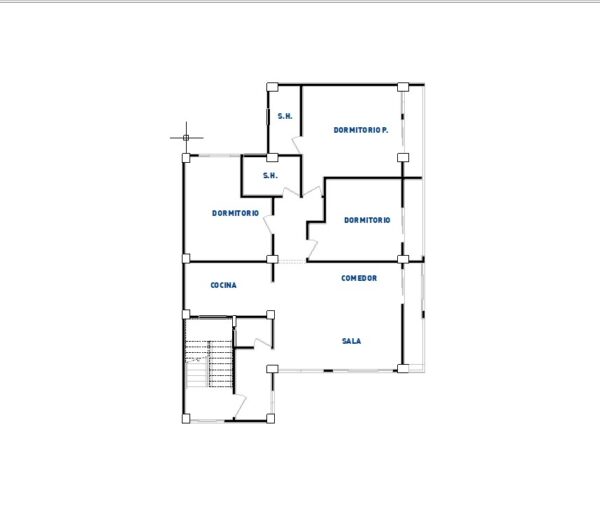

  • Planta Típica 3 y 4ta: 1 Dormitorio principal con Closet y Baño completo integrado, 2 Dormitorios con 1 Baño completo compartido, Baño de visita, Cocina, Sala, comedor.

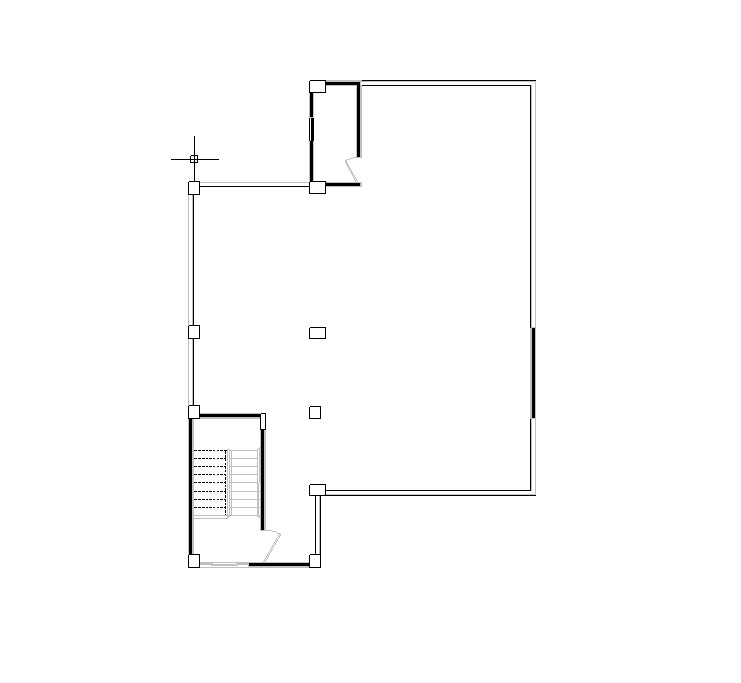

  • Azotea:  Libre
  • Tanque Elevado
  • Garaje

Este plano puede ser modificado!

Indíquenos los cambios que desea para que podamos preparar un presupuesto del servicio de diseño. Haga clic en el botón para solicitar presupuesto o llámenos. 1-51.

MODIFICAR ESTE PLANO
Compare

S/600.00 S/750.00 IGV

En este paquete incluye todo el set de planos desde la Arquitectura, estructura, eléctrico, sanitario en PDF
Set de planos en PDF: Planos de Arquitectura, estructural, eléctrico, sanitario e imágenes fotorrealistas de diferentes ambientes.
Este paquete incluye no solamente los planos en PDF, si no también los planos del software usado. Puede ser autocad, skeptchup, Chief Architect, Revit, Archicad, etc.
Total del producto
Total de las opciones
Total general
Compare

MULTIFAMILIAR #35-103

Todos los documentos de este proyecto tales como Diseño, y planos tienen derecho reservados por el diseñador en particular.

El lote de 150 m2 se encuentra en una zona urbana de tipo RDM. Con parámetros urbanísticos de hasta 5 plantas.

DETALLES

ÁREA INFORMACIÓN GENERAL
AREA TECHADA: 125.21 m² PISOS: 4 + Azotea + Tanque elevado
PRIMERA PLANTA: 105.64 m² COCHERA: 1
3era, 4ta, 5ta Planta Típica DIMENSIONES
Azotea 125.21 m² ANCHO: 10.00 ML
ÁREA LIBRE 11.64 m2 PROFUNDIDAD: 15.00 ML
ÁREA DEL LOTE 150.00 m2 ALTURA: 12.00 M.
COCHERA CIMENTACIÓN
ÁREA TOTAL: 18.00 m2 TIPO: Zapatas y cimentación corrida.
ANCHO: 3.00 ml SISTEMA CONSTRUCTIVO: De concreto armado.
LARGO: 6.00 ml
DISTRIBUCIÓN 1era y 2da PLANTA DISTRIBUCION DE PLANTAS TIPICAS
DORMITORIOS: 4 DORMITORIOS 3
BAÑOS COMPLETOS: 2 BAÑOS COMPLETOS: 2
MEDIOS BAÑOS: 1 MEDIOS BAÑOS 1

1

Que Incluye en estos planos?

  • Planos de Arquitectura:
    • Información o presentación
    • Plantas
    • Cortes
    • Elevaciones de ext.
    • Elevaciones de int.
    • Leyendas de puertas, ventanas y mobiliarios.
  • Planos Estructurales
    • Cimentación
    • Loza Aligerada
  • Planos eléctricos
    • Tomacorrientes
    • Interruptores
